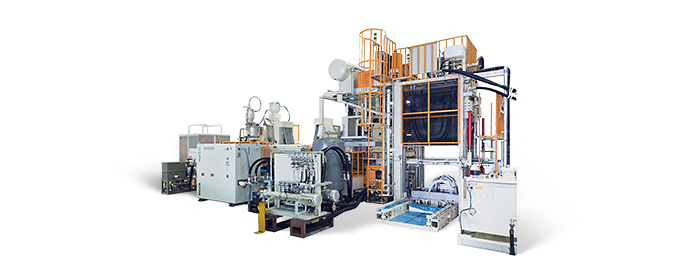

押出連動圧空真空成形機 EFL

押出連動圧空真空成形機 EFL

押出機により押し出されたシートを熱成形、トリミングする自動車の大型部品向けの押出連動成形機です。

成形後のスクラップは回収され再度押出機によりシートを押し出し成形という循環システムにより材料費が削減されます。

射出成形と比較し、金型コストが安く生産サイクルが速いのが特徴です。

構成

構成

仕様

主要成形品 マッドガード、フェンダーライナー等の自動車部品
材 料 HDPE
成形方式 真空圧空成形
成形テーブル駆動 ACサーボモーター
型 式 最大成形面積(幅mm×送りmm) 最大成形深さ(mm) 型締力(kN) トリミング推力(kN)
EFL-960-40 1000×2000 材料より上に成形 600
材料より下に成形 100
400 600
