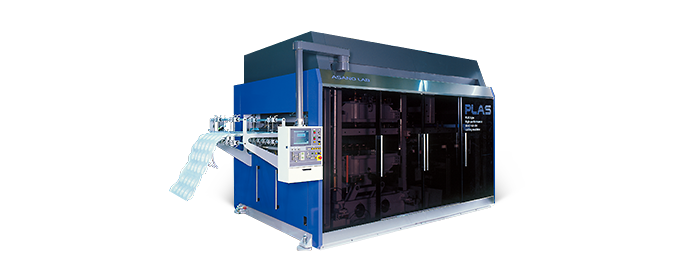

連続式1ショット全面抜きトリミング機 PLAS

連続式1ショット全面抜きトリミング機 PLAS

トムソン式1ショット全面抜きのトリミング機でFLCと連動させることで成形+トリミングのラインを形成することができます。トムソン刃によりEVOHなどのフィルム層の切断時にヒゲの発生を防ぎます。トリミング機内の製品搬送用センサーとグリップ開放機能により抜きずれの少ないトリミングを実現します。

シート送り、テーブル駆動、計数テーブルACサーボモーターを使用、スクラップ巻取装置によりトリミング後のスプラップは自動的に巻き取られます。

構成

構成

仕様

シート送り ACサーボモーター駆動グリップ式チェーン
トリミングテーブル駆動 ACサーボモータークランク式
型 式 最大抜き寸法(幅mm×送りmm) 最大抜き深さ(mm) トリミング推力(kN)
PLAS-800-2 800×800 上凸150 下凸80 700
PLAS-1050-2 1050×1200 上凸150 下凸80 700

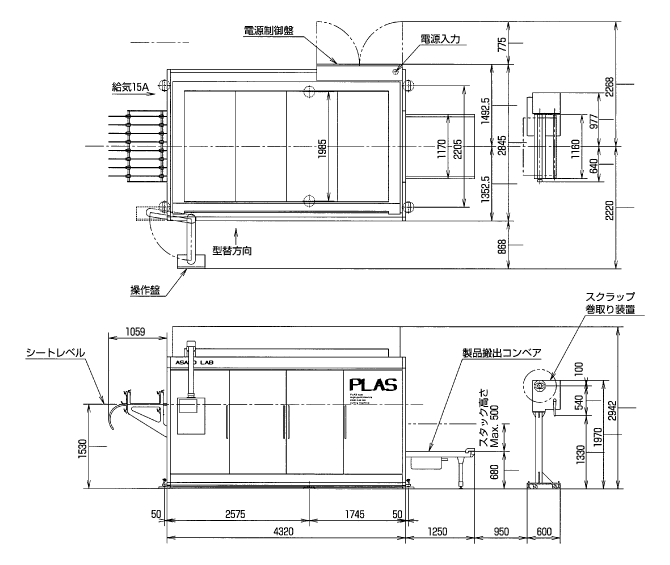

外観図

外観図

(PLAS1050-2)
