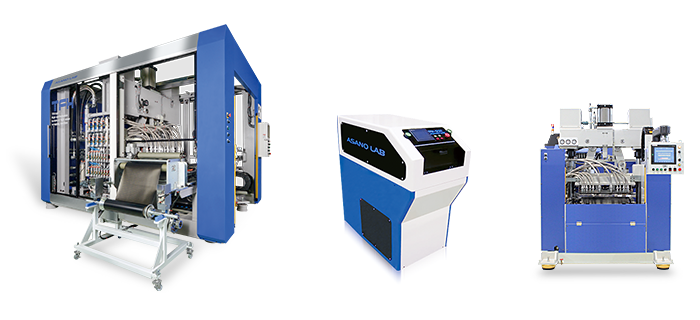

熱板式減圧被覆成形機 TFH

熱板式減圧被覆成形機 TFH

射出成型品等の基材に高機能プラスチックシートを被覆・接着させることで、基材表面に付加価値をプラスできる減圧被覆成形機で家電や建材、自動車部品など幅広い分野で利用可能です。

成形品例1

成形品例2

成形品例3

成形品例4

TFHではシートを熱板に固定しながらシートを加熱するためシート全面の温度の安定や、印刷されたシートの位置決め精度の向上、加熱時間が短いといったメリットがあります。また圧空圧力が最高0.9MPaと高圧のため、基材底部へのシートの巻き込み量や接着強度が増します。

また特殊技術により製品の外周がトリミングされた形で成形品が取り出されます。

構成

構成

仕様

主要成形品 家電部品、建材、自動車部品
材 料 HIPS、ABS、PC、PP、PET 等
成形方法 真空圧空成形
シート送り エアシリンダー駆動
ヒーター カートリッジヒーター
成形テーブル駆動 エアシリンダー駆動
型 式 最大成形面積(mm×mm) 型枠高さ(mm) 圧空圧
TFH-0121 170×120 50 MAX0.9MPa
TFH-0221 250×180 100 MAX0.9MPa
TFH-0621 600×600 190以下 MAX0.97MPa
TFH-1221 550×1250 230以下 MAX0.97MPa
