被覆成形

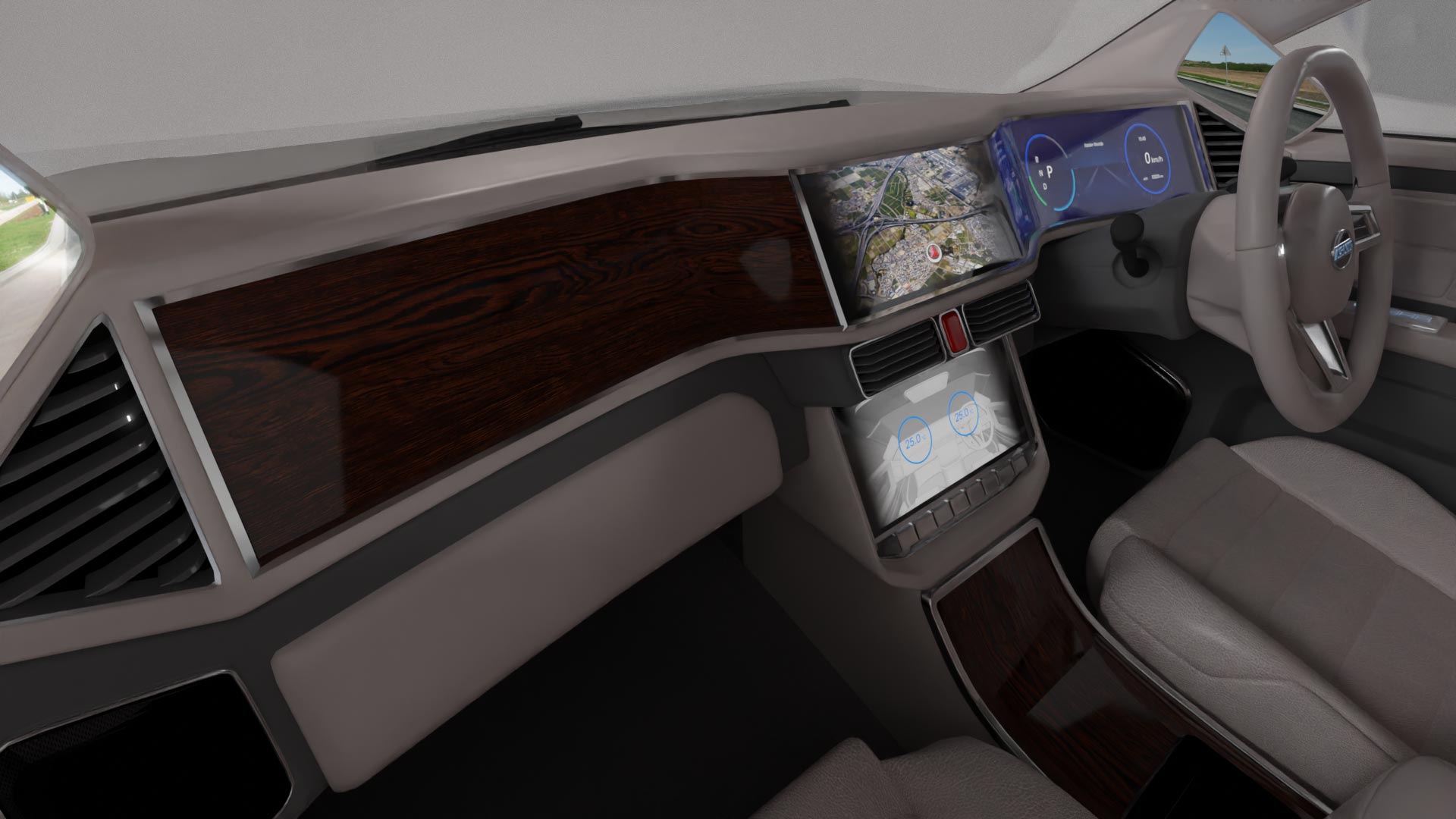

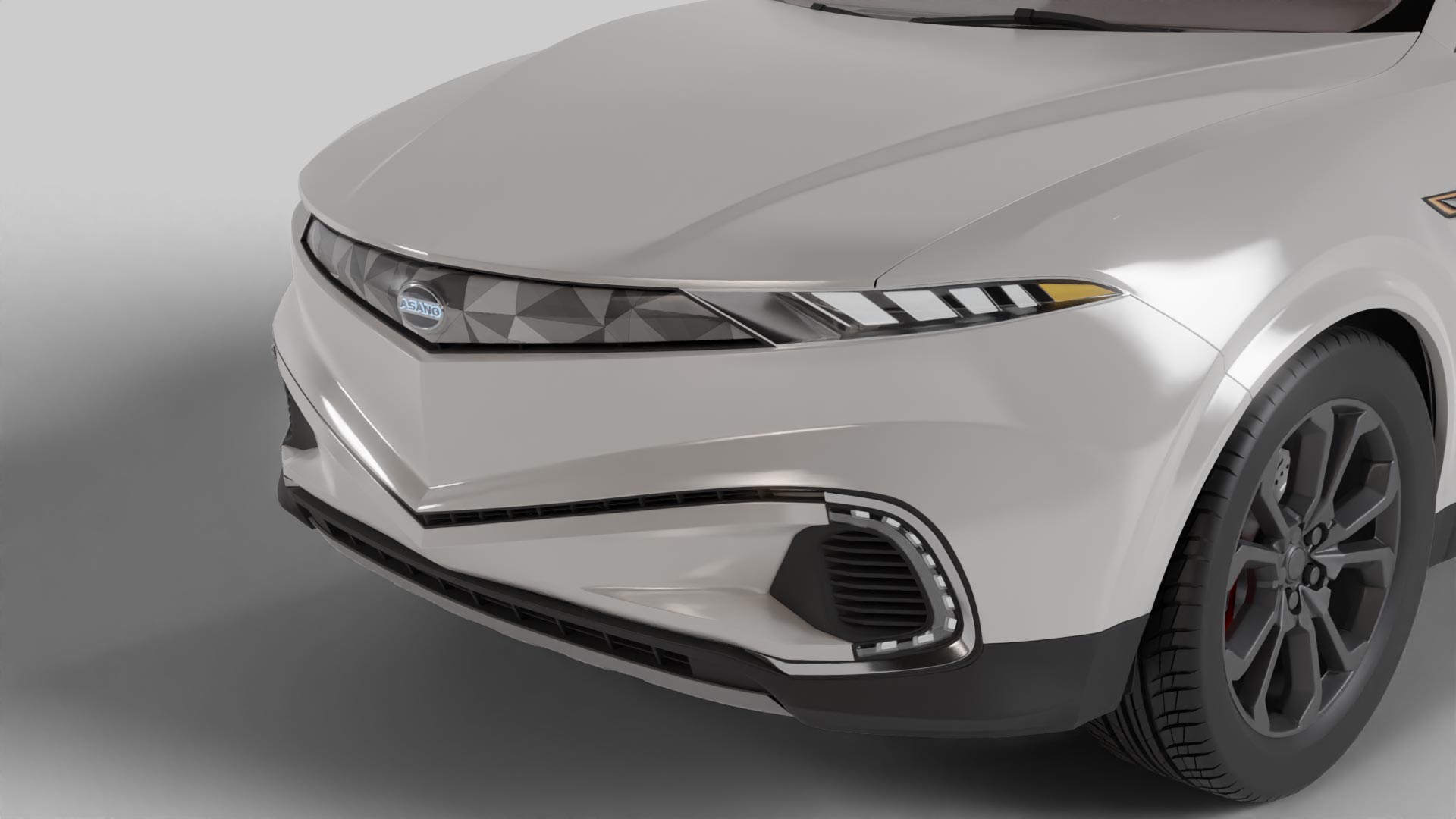

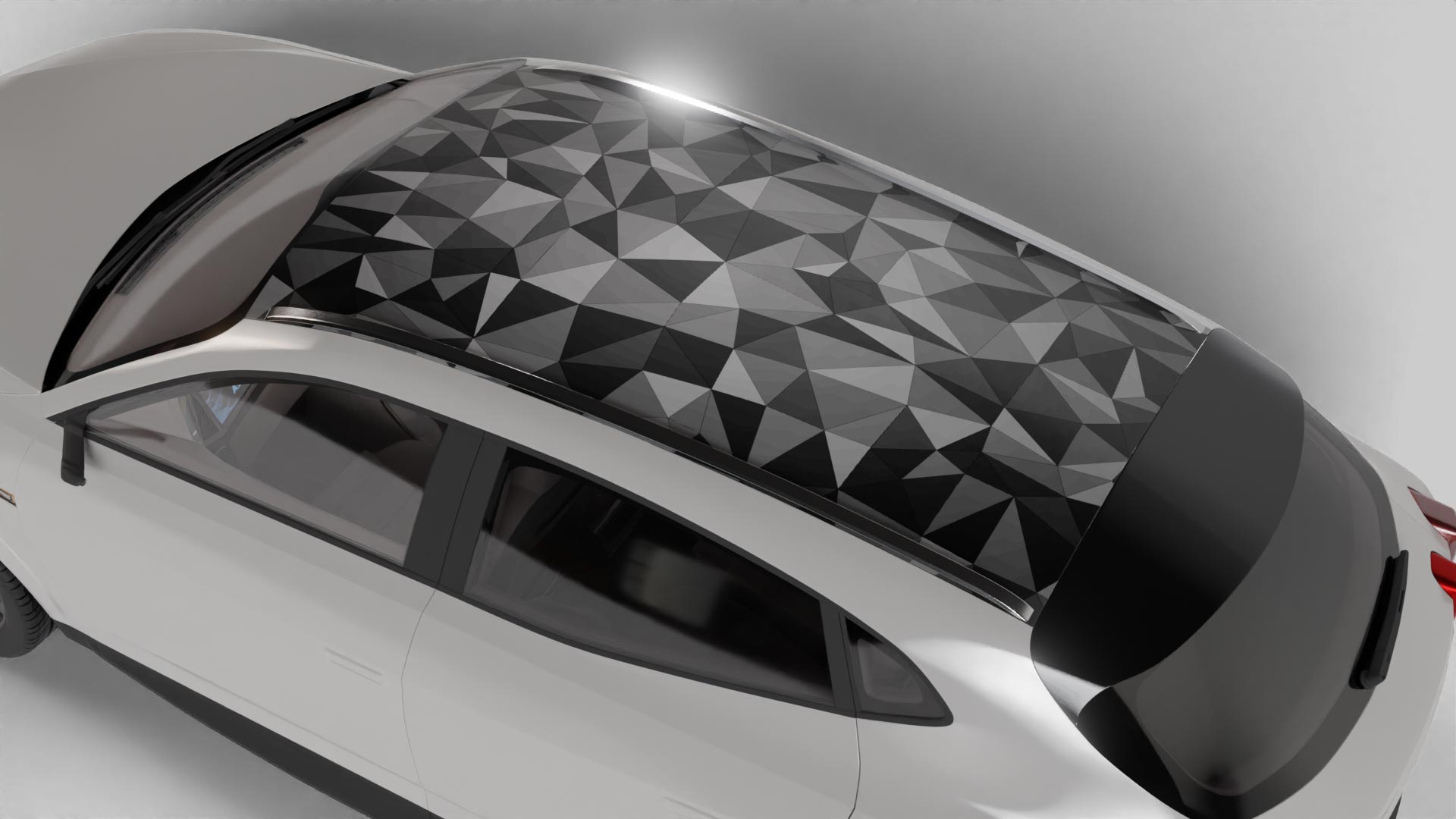

インストルメントパネル/グリル/ルーフ(外装)/ほか 内外装部品
対応機種: TFQ
上/下チャンバー内の真空度を絶対圧力で数値管理し、上/下の設定真空度を保持、設定真空度の値で成形動作をさせることが可能なため、外乱の影響に左右されない安定した成形が可能。
上/下真空度をコントロールすることができるため、加熱軟化したシートの挙動の制御が可能(ドローダウン対策)。
自社開発したQRHヒーター、独自の制御により、正確にシート温度管理可能。
TFQ-1811-UD 仕様
チャンバー内寸法 | 1800mm×600mm |
---|---|
最大深さ | 150mm |
圧空圧 | MAX 0.7MPa |
成形プロセス
-

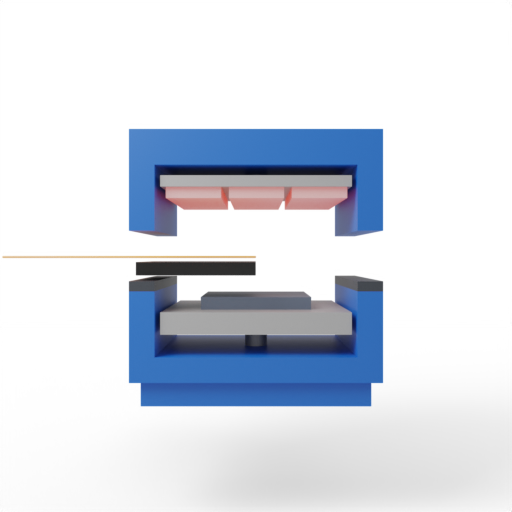

1.シート、基材セット
-

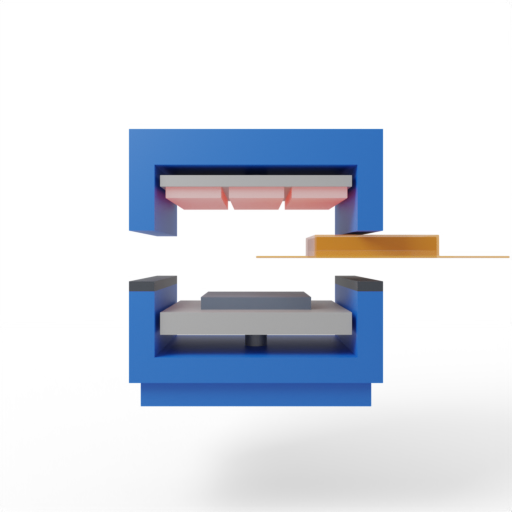

2.輻射ヒーターON

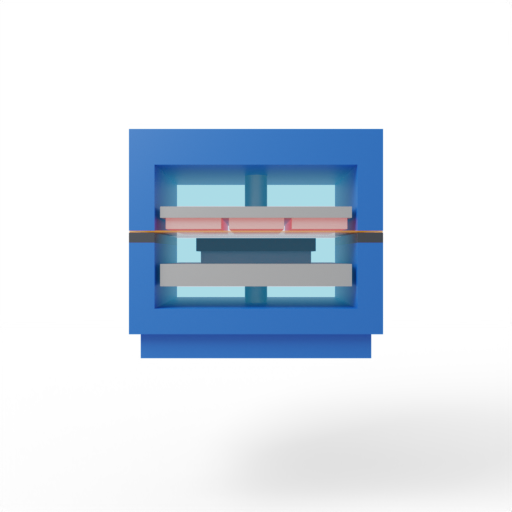

(上真空、下真空) -

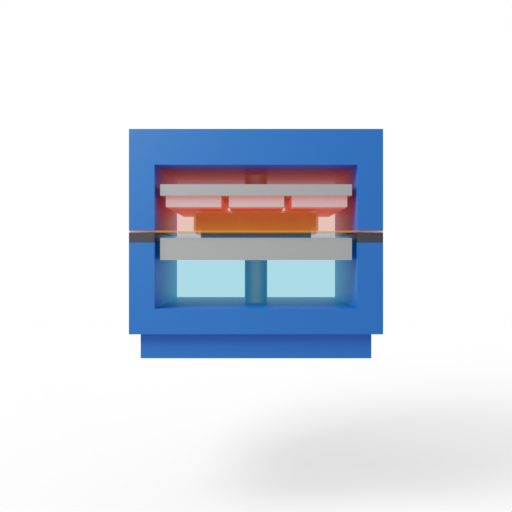

3.成形(上圧空、下真空)
-
4.成形品取り出し
成形イメージ
