厚板シート
位置合わせ成形
バックドア／ほか 内外装部品
対応機種： TFH-UD-Q
熱板で真空吸着、シート裏側をQRHヒーターで加熱することで、ドローダウンを抑制させ、高精度に位置合わせが可能。
金型突き上げ機構により、深絞り成形、高精度に位置合わせが可能。
熱板特殊構造により、真空穴がない、熱板表面の転写によるくすみ発生せず、ピアノブラックも対応可能。
※材料の事前確認は必要。
TFH-1211-UD-Q 仕様 ※TFH-1211-UDのオプション仕様
| チャンバー内寸法 | 1250mm×600mm |
|---|---|
| 最大深さ | 150mm |
| 圧空圧 | MAX 0.97MPa |
成形プロセス
-

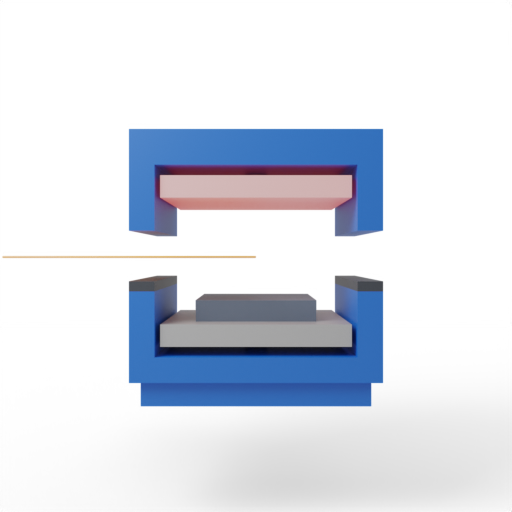

1.シートセット
-

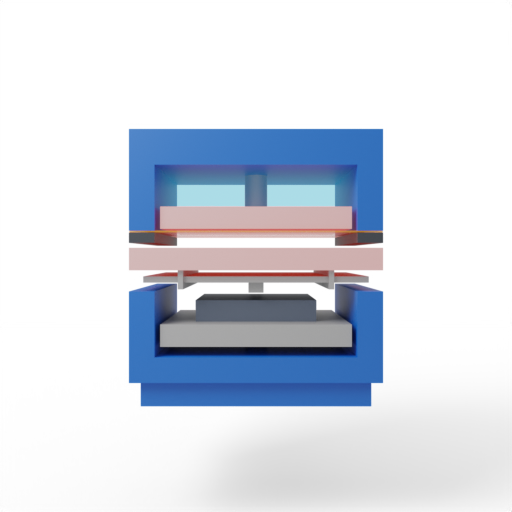

2.加熱（上真空）
QRHヒーターON
-

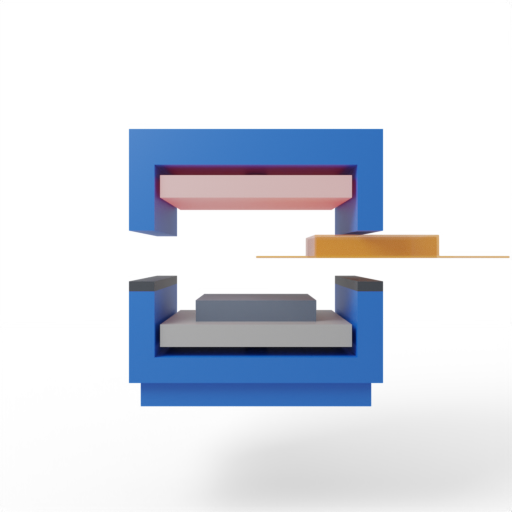

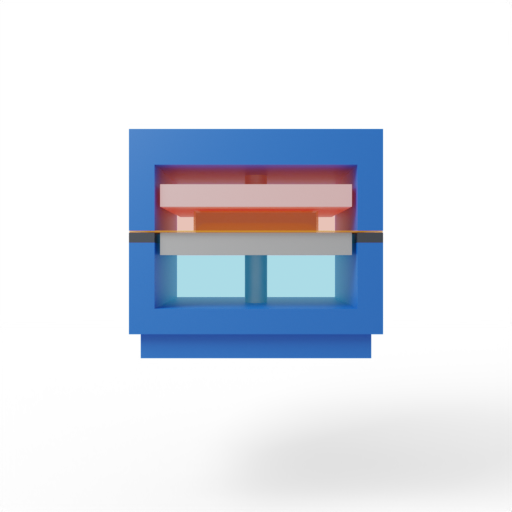

3.成形（上圧空、下真空）
-
4.成形品取り出し

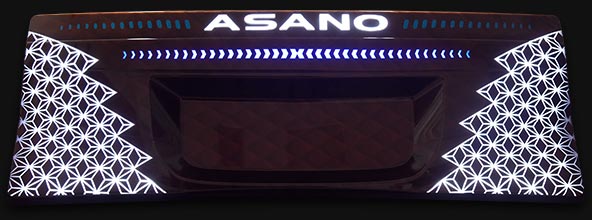

バックドア成形
- 大型／厚板であっても高精度に位置合わせが可能。
- 射出成型に対し、大型化、金型コスト低減、塗装ではできない

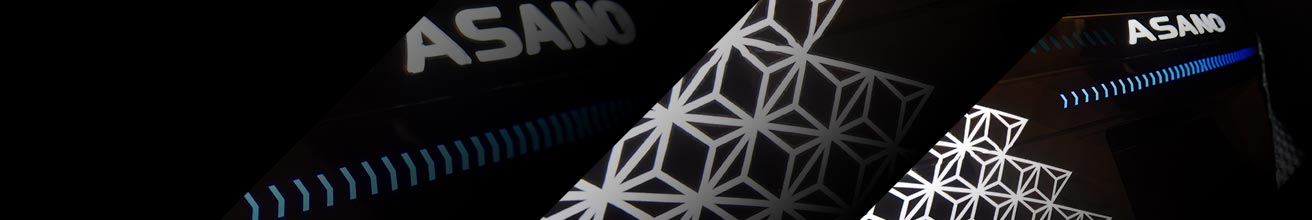

グラデーション等のデザインに対応可能。
| 位置合わせ精度 | ±0.5mm以下 |
|---|---|
| 材料 | 印刷／PC／印刷 t5.0mm |
| サイズ | 1250mm×450mm |
お問い合わせ先
TEL 0561-20-9253
FAX 0561-20-9263
企画開発グループまでお問い合わせください
