位置合わせ成形
インストルメントパネル／エンブレム／グリル／ほか 内外装部品
対応機種： TFH-UD
熱板接触加熱方式により、加熱時にシートのドローダウンを抑制させ、高精度に位置合わせ成形が可能。
金型突き上げ機構により、深絞り成形、高精度に位置合わせが可能。
熱板特殊構造により、真空穴がない、熱板表面の転写によるくすみ発生せず、ピアノブラックも対応可能。
※材料の事前確認は必要。
TFH-1211-UD 仕様
| チャンバー内寸法 | 1250mm×600mm |
|---|---|
| 最大深さ | 150mm |
| 圧空圧 | MAX 0.97MPa |
成形プロセス
-

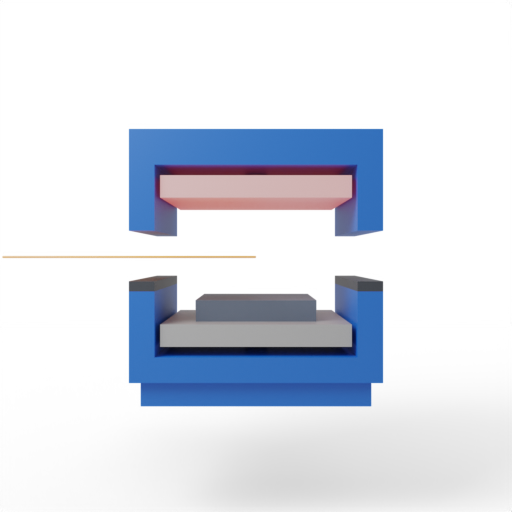

1.シートセット
-

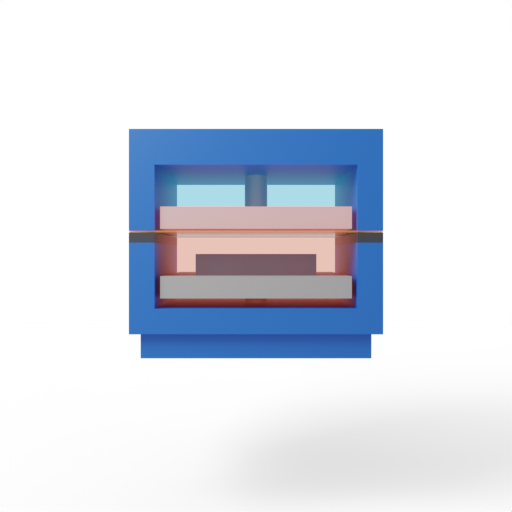

2.加熱（上真空、下圧空）
-

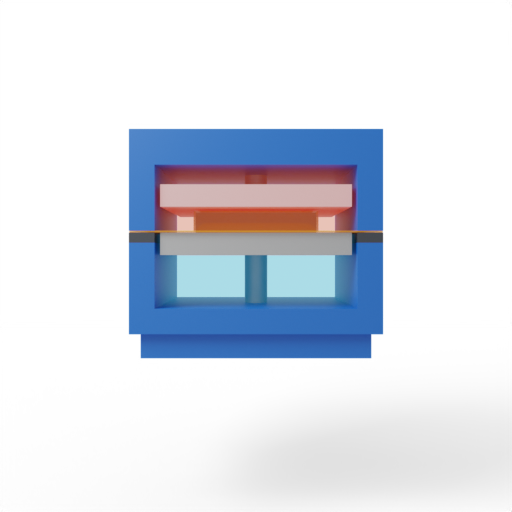

3.成形（上圧空、下真空）
-

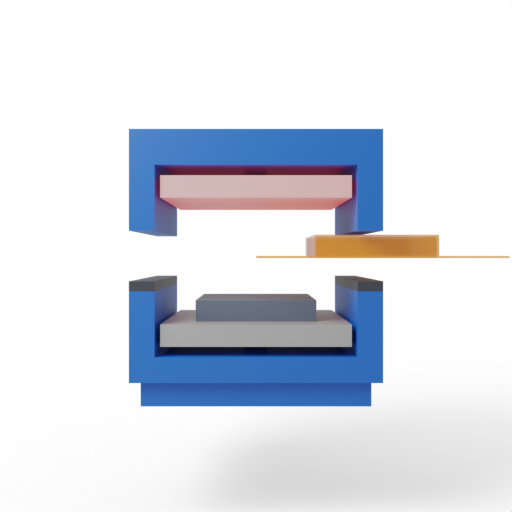

4.成形品取り出し

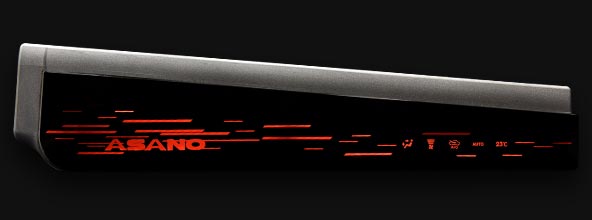

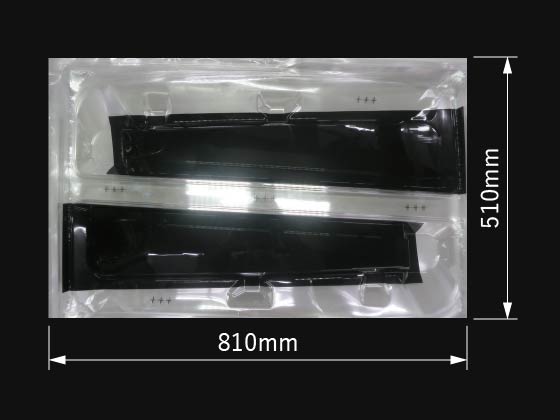

インストルメントパネル成形
- 歪みなく流れるようなデザインの金型成形が可能。
- 熱板成形により、色違いによる温度差が発生しないため、
形状と柄の位置合わせも容易。
| 位置合わせ精度 | ±0.3mm以下 |
|---|---|
| 材料 | PMMA／PC／印刷 t0.3mm |
| サイズ | 810mm×510mm |

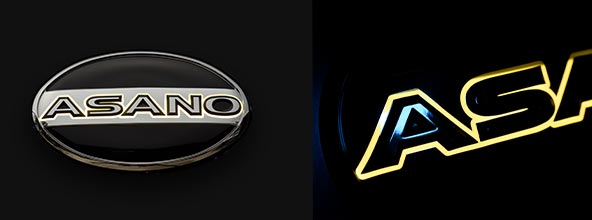

エンブレム成形
- 凹凸がある製品形状に対しても高精度に印刷合わせが可能
| 位置合わせ精度 | ±0.2mm以下 |
|---|---|
| 材料 | 印刷／PC／印刷 t0.3mm |
| サイズ | 250mm×150mm |
