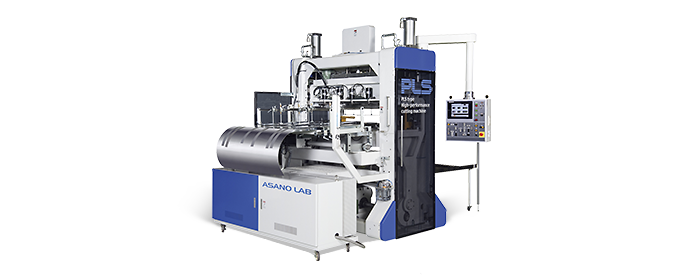

ダイパンチ式のトリミング機でFLC、CLSなどのロールシート成形機と連動させることにより高速かつ安定した成形+トリミングラインを組むことができます。
シート送り、テーブル駆動、ノックアウト、計数テーブルはACサーボモーターを使用。またトリミング後のスクラップ巻取装置も標準装備です。
シート送り | ACサーボモーター駆動出口側ダブルロールフィード式 |
---|---|
トリミング テーブル駆動 |
ACサーボモータークランク式 |
型 式 |
最大抜き寸法 (mm×mm) |
最大製品高さ (mm) |
最大トリミングスピード (spm) |
トリミング推力 (kN) |
---|---|---|---|---|
PLS7-315B4 | 800×320 | 150 | 100 | 70 |
PLS-410B4 | 1050×320 | 100 | 150 | 50 |
PLS7-415B4 | 1050×320 | 150 | 100 | 70 |

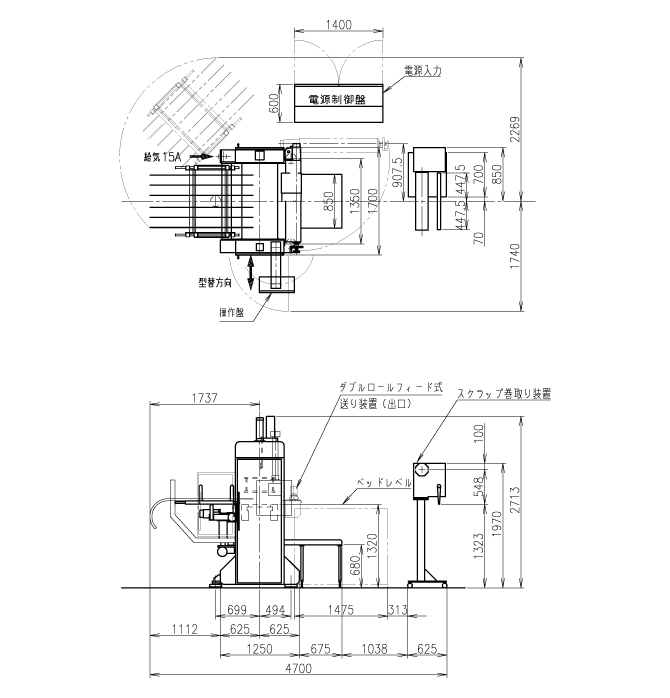

(PLS315B4)
