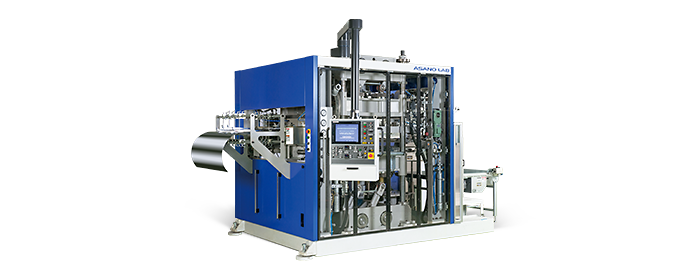

小ロット多品種向け全自動連続トリミング機 PLB

小ロット多品種向け全自動連続トリミング機 PLB

全自動1ショット全面抜きトムソン刃式トリミング機です。
FLBと連動させることにより高速かつ安定した成形+トリミングラインを組むことができます。さらに1ショット毎に切断された成形品も手動で搬送装置に挿入することでトリミングが可能です。また機内の製品搬送用センサーとグリップ開放機能により抜きずれの少ないトリミングを実現します。

シート送り、テーブル駆動、計数テーブルACサーボモーターを使用。トリミング後のスクラップ巻取装置も標準装備です。

またトリミング部は幅方向一列毎にトリミングを行う列抜き構造になっているために金型がコンパクト、複数列をトリミングする従来のトリミング機と比べて金型費用が安価です。

構成

構成

仕様

シート送り ACサーボモーター駆動グリップ式チェーン
トリミング テーブル駆動 ACサーボモータークランク式
型 式 最大抜き寸法(幅mm×送りmm) 最大抜き深さ(mm) トリミング推力(kN)
PLB-3 800×600 上凸100 下凸100 450
PLB-2 600×600 上凸100 下凸100 450

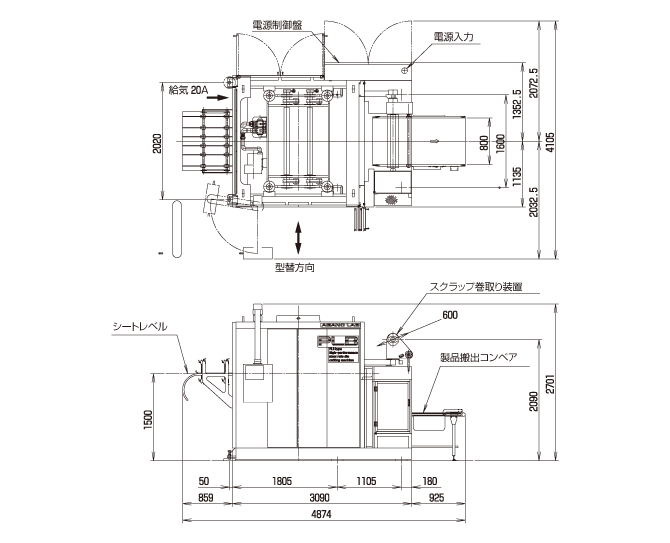

外観図

外観図

(PLB-3)
